CT-3134: analog input module a 4 canali per segnali di tensione

Sistema di I/O remoto Serie C

La Serie C è un sistema di I/O remoto modulare, composto da un adattatore di rete e moduli di I/O estesi per applicazioni di automazione industriale.

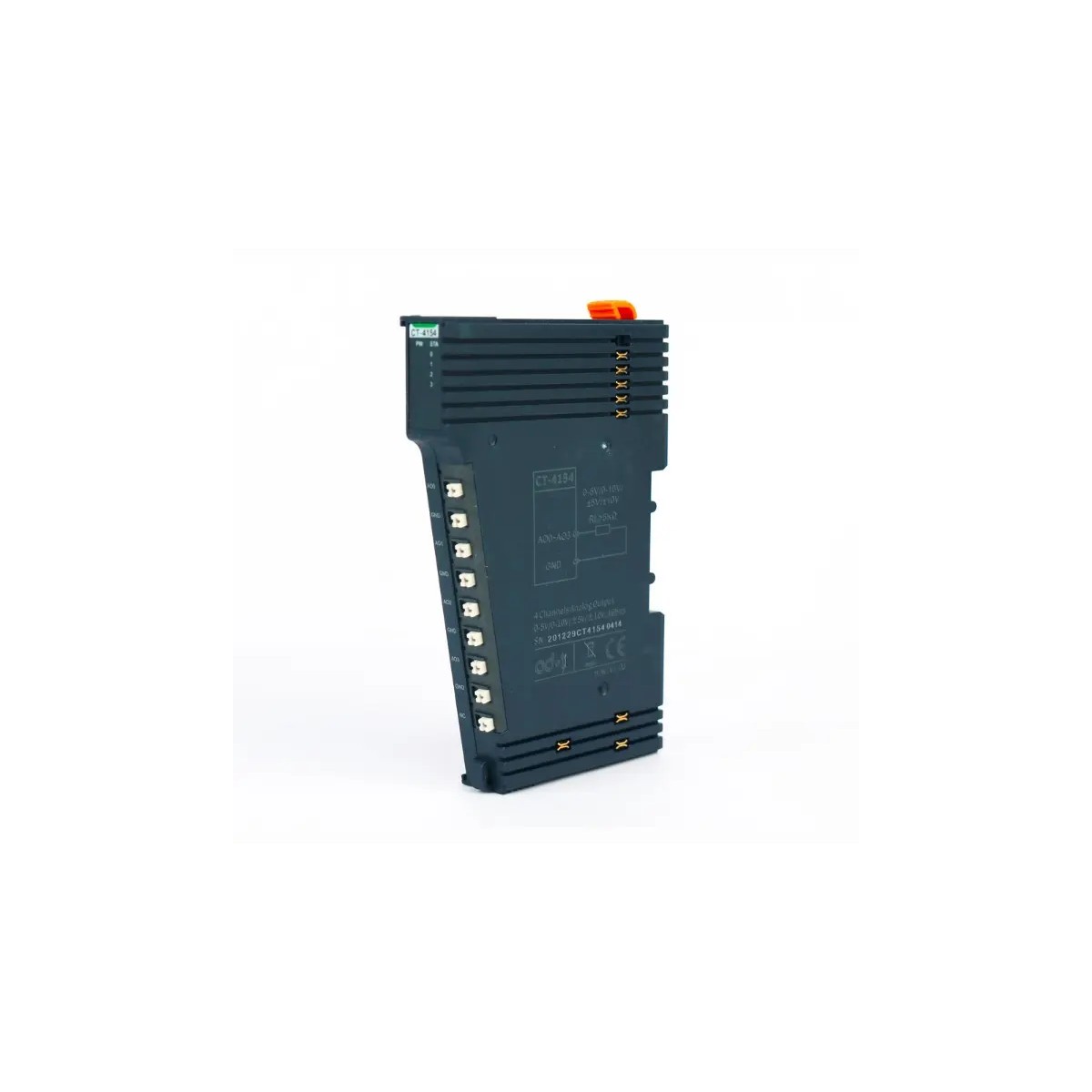

L'analog input module CT-3134 è progettato per l'acquisizione di segnali analogici di tensione su 4 canali, compatibile con diverse gamme di segnale, inclusi 0–5 V, 0–10 V, ±5 V e ±10 V, con risoluzione configurabile a 15 o 16 bit.

Questo analog input I/O funziona come Odot analog module all'interno del sistema remoto Serie C, offrendo un modulo analog input 4 channel flessibile per l'acquisizione precisa dei segnali.

Caratteristiche principali

• Canali di ingresso: 4 per segnali analogici di tensione.
• Tipologie di segnale supportate:
  • 0–5 VDC
  • 0–10 VDC
  • ±5 VDC
  • ±10 VDC
• Risoluzione: configurabile a 15 o 16 bit per una maggiore precisione.
• Protezione galvanica: isolamento tra i canali e il bus interno per una maggiore affidabilità.
• Indicatori LED: ogni canale è dotato di LED di stato per il monitoraggio in tempo reale.
• Configurabilità: possibilità di impostare il tempo di filtro dei segnali e disabilitare i canali non utilizzati.

Parametri tecnici

Generali

• Consumo di potenza: Max. 260 mA @ 5.0 VDC.
• Isolamento: 500 V AC tra ingressi e bus interno.
• Dimensioni: 115 x 14 x 75 mm.
• Peso: 65 g.
• Montaggio: compatibile con guida DIN 35 mm.

Ambientali

• Temperatura operativa: da -35 °C a +70 °C.
• Umidità operativa: 5%–95% senza condensa.
• Classe di protezione: IP20.

Ingressi

• Numero di canali: 4 ingressi analogici di tensione.
• Gamma di tensione supportata: 0–5 V, 0–10 V, ±5 V, ±10 V.
• Risoluzione: configurabile a 15 o 16 bit.
• Filtraggio del segnale: configurabile per ridurre rumore e interferenze.

Per maggiori dettagli tecnici consulta il datasheet ufficiale Odot del modulo CT-3134.
