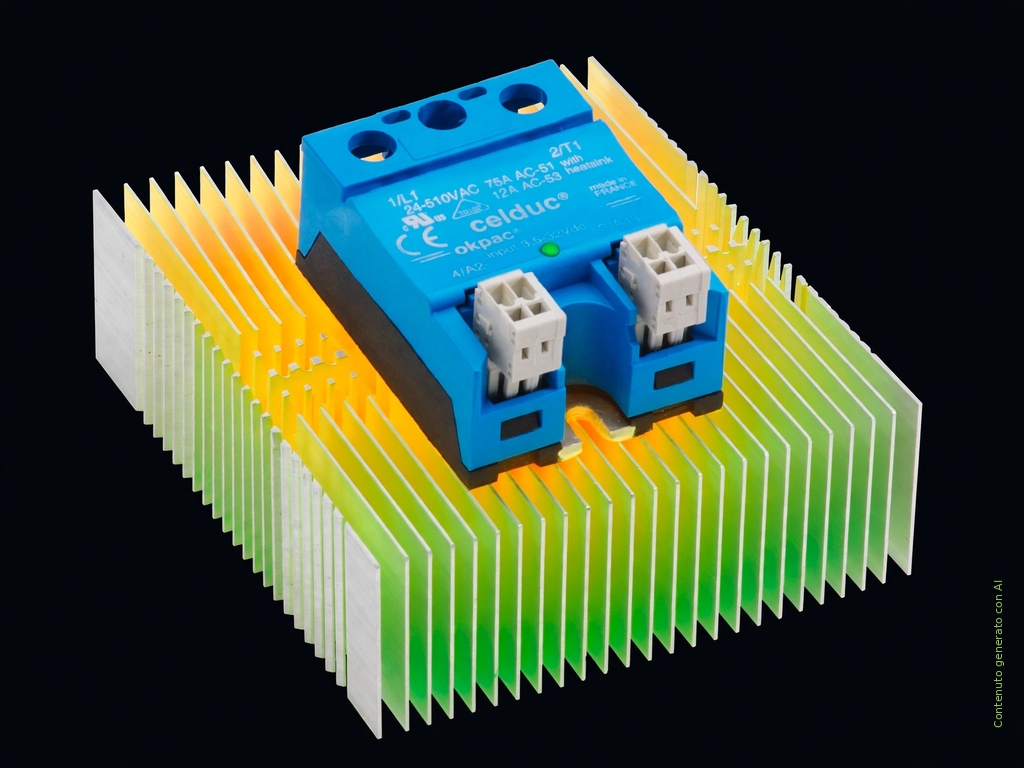

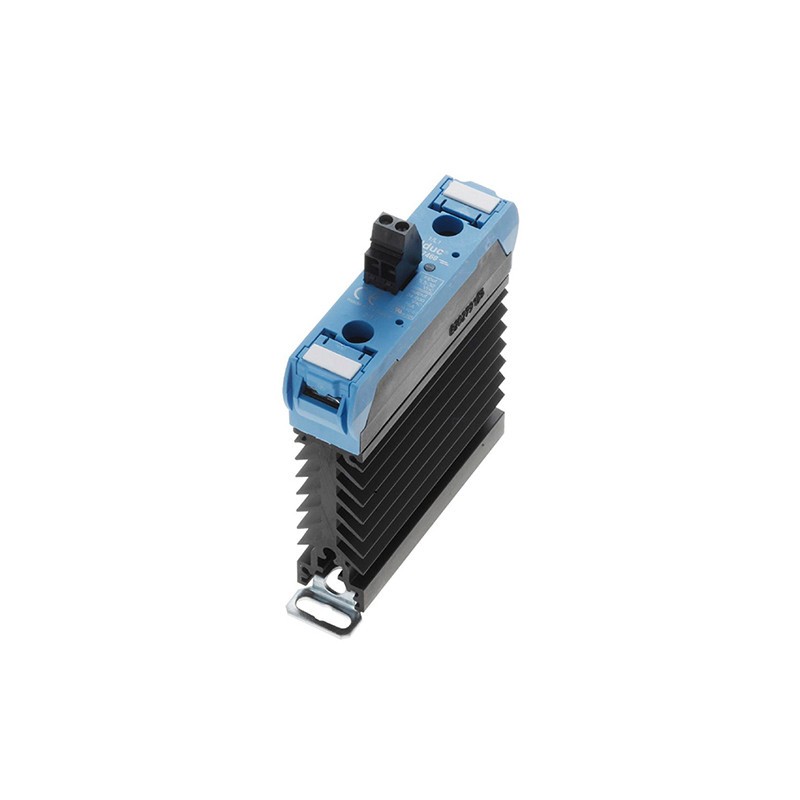

Un SSR dissipa indicativamente 1–1,5 W per ogni ampere commutato. Per scegliere il dissipatore si parte dalla temperatura interna reale del quadro, si legge la curva di declassamento del costruttore e si verifica la resistenza termica richiesta.
Perché gli SSR soffrono il caldo. A differenza dei relè elettromeccanici, il semiconduttore ha una caduta di tensione costante in conduzione: il calore cresce con la corrente e la temperatura ambiente riduce il margine prima del limite di giunzione.
Il calcolo in quattro passi.
- Misura o stima la temperatura interna del quadro nel caso peggiore (luglio, ventilazione ridotta).
- Calcola la potenza dissipata: corrente di carico × caduta in conduzione (dato di scheda tecnica).
- Ricava la resistenza termica massima del dissipatore dalla formula sotto.
- Scegli un dissipatore con valore inferiore e lascia spazio libero sopra e sotto per la convezione.
R_{th(h-a)} \le \frac{T_{j,max} - T_a}{P} - R_{th(j-c)} - R_{th(c-h)}
Zero crossing o accensione istantanea. Lo zero crossing è indicato per carichi resistivi (resistenze di riscaldamento) e riduce i disturbi EMC; l'accensione casuale serve per carichi induttivi e per la regolazione di fase.
Errori frequenti. Pasta termica assente, SSR affiancati senza distanza, fusibile non ultrarapido (va scelto sul valore I²t dell'SSR), nessuna protezione da sovratensione su carichi induttivi.
Quanto scalda un relè statico da 25 A?
A pieno carico circa 25–35 W, da smaltire con un dissipatore adeguato.
Posso montare l'SSR direttamente sulla piastra del quadro?
Solo se il costruttore lo prevede e la piastra ha resistenza termica sufficiente; in genere serve un dissipatore dedicato.
Che fusibile uso per proteggere un SSR?
Un fusibile ultrarapido con I²t inferiore a quello indicato per il relè
Meglio un SSR o un contattore per resistenze che commutano spesso?
L'SSR: non ha parti in movimento e regge milioni di commutazioni.
